手持式激光焊接机
产品简介:
本公司本公司新推出的手持式激光焊接机,以新一代手持式焊枪代替传统固定光路,灵活便捷,克服了工作台空间的局限性,工件尺寸不统一时无法自动焊接的情况。
产品简介:
本公司本公司新推出的手持式激光焊接机,以新一代手持式焊枪代替传统固定光路,灵活便捷,克服了工作台空间的局限性,工件尺寸不统一时无法自动焊接的情况。
1.可以焊接难以接近的部位,施行非接触远距离焊接,具有很大的灵活性;

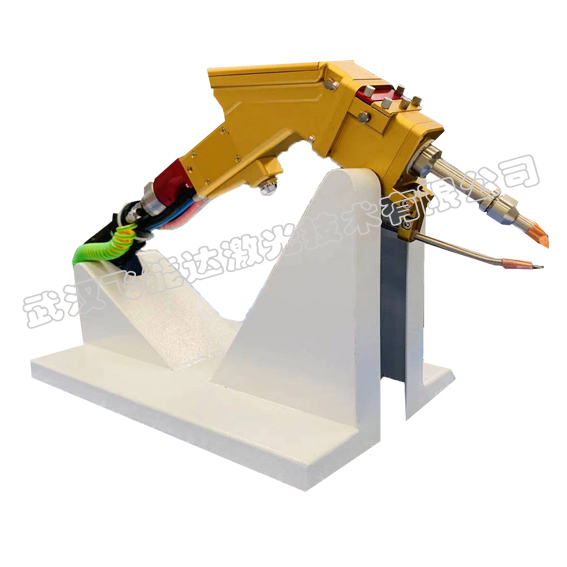

2. 手持式焊接枪替代以前固定光路,更灵活方便,克服工作台行程空间的局限性;
3. 不易变形,易打磨抛光,解决了使用氩弧焊出现的焊穿、焊瘤、焊接质量等问题;
4. 适用各种复杂焊缝, 各种器件的点焊;
5. 内部良好的交互控制系统,扩大了加工部件公差范围及焊缝宽度,解决了光斑细小的劣势,焊缝成形更好;
优势特点:
1、该设备配置光纤激光器, 焊接时热影响区域小,变形小、而且焊接深度大,焊接牢固,是远距离焊接大工件的全新焊接工艺;
2、采用红外线定位,用于焊接头位置校对和焊接时的位置验证,焊接位置更准确,确保焊缝更美观;
3、具有多个安全警报,移开工件后自动锁光,安全性高;

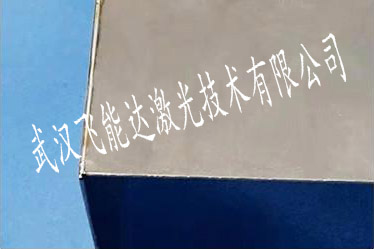

4、主要针对大型工件、固定位置如内直角、外直角、平面焊缝焊接;
5、可配置多种角度喷嘴,满足不同产品焊接需求;
6、可根据客户需求定制专属机型;
序号 | 名称 | 技术参数 | |

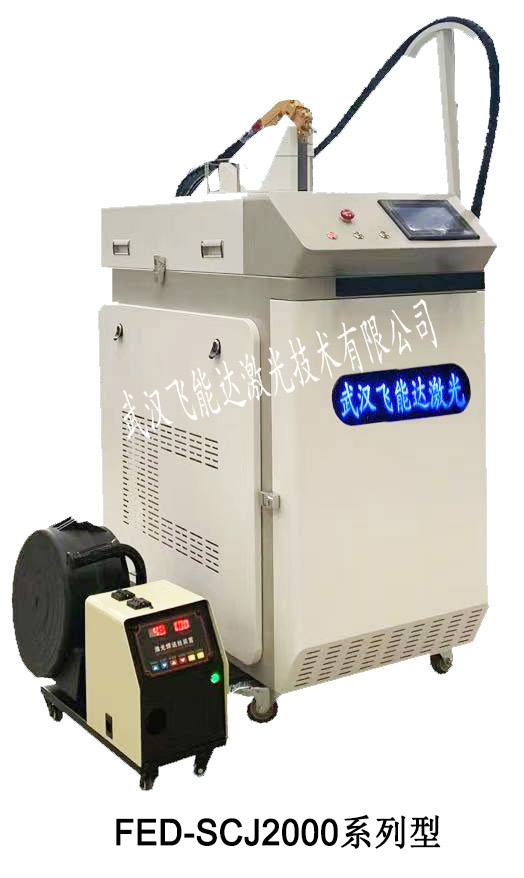

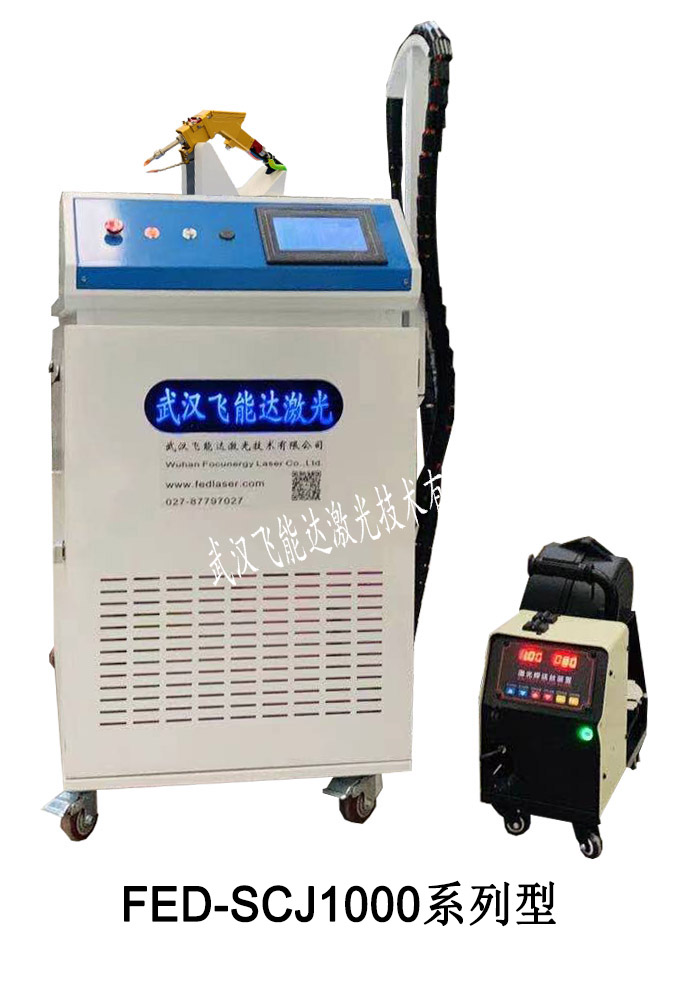

1 | 机器型号 | FED-SCJ系列 | |
2 | 光学 | 激光功率 | 500W、1000W、1500W、2000W、3000W |
3 | 中心波长 | 1080±10nm | |
4 | 光纤接口 | QBH适配 | |
5 | 瞄准定位 | 带红光指示 | |
6 | 光纤芯径/长度 | 15μm /20m | |
7 | 激光模式 | 连续 | |
8 | 工作模式 | 激光焊接、激光填丝焊 | |
9 | 冷却温度 | 水冷 18~26°C | |
10 | 供电需求 | AC220V±10%,50HZ | |
11 | 最大功耗 | 4KW | |
12 | 运动机构 | 可移动、手持式 | |
13 | 尺寸/重量 | 1100×700×1100 mm3 /280公斤 |
焊接工艺参数表
不锈钢 | 激光器 (W) | 功率 (W) | 速度 (mm/min) | 频率 (kHz) | 焦点 (mm) |
1mm | 500 | 260 | 800 | 5 | +2 |
1.5mm | 500 | 340 | 750 | 5 | +2 |
2mm | 1000 | 600 | 800 | 5 | +2 |
2.5mm | 1000 | 730 | 700 | 5 | +2 |
3mm | 1000 | 860 | 720 | 5 | +3 |
铝 | 激光器 (W) | 功率 (W) | 速度 (mm/min) | 频率 (kHz) | 焦点 (mm) |
1mm | 500 | 480 | 700 | 20 | +1 |
1.5mm | 1000 | 560 | 800 | 20 | +1 |
2mm | 1000 | 780 | 800 | 20 | +2 |
2.5mm | 1000 | 920 | 800 | 20 | +2 |
3mm | 1500 | 1150 | 800 | 20 | +2 |
黄铜 | 激光器 (W) | 功率 (W) | 速度 (mm/min) | 频率 (kHz) | 焦点 (mm) |
1mm | 1000 | 900 | 600 | 30 | +3 |
1.5mm | 1500 | 1100 | 600 | 30 | +4 |
2mm | 1500 | 1350 | 500 | 30 | +4 |
2.5mm | 2000 | 1600 | 500 | 30 | +5 |
3mm | 2000 | 1850 | 500 | 30 | +6 |
紫铜 | 激光器 (W) | 功率 (W) | 速度 (mm/min) | 频率 (kHz) | 焦点 (mm) |
1mm | 1000 | 650 | 600 | 30 | 0 |
1.5mm | 1000 | 850 | 600 | 30 | 0 |
2mm | 1500 | 1100 | 500 | 30 | 0 |
2.5mm | 1500 | 1400 | 500 | 30 | 0 |
3mm | 2000 | 1750 | 500 | 30 | 0 |
碳钢 | 激光器 (W) | 功率 (W) | 速度 (mm/min) | 频率 (kHz) | 焦点 (mm) |
1mm | 500 | 300 | 500 | 20 | 0 |
1.5mm | 500 | 370 | 500 | 20 | 0 |
2mm | 500 | 480 | 600 | 20 | +1 |
2.5mm | 1000 | 600 | 600 | 20 | +1 |
3mm | 1000 | 760 | 700 | 20 | +2 |
镀锌板 | 激光器 (W) | 功率 (W) | 速度 (mm/min) | 频率 (kHz) | 焦点 (mm) |
1mm | 500 | 320 | 600 | 20 | 0 |
1.5mm | 500 | 460 | 600 | 20 | +1 |
2mm | 1000 | 600 | 500 | 20 | +2 |
2.5mm | 1000 | 800 | 700 | 20 | +3 |
3mm | 1000 | 960 | 650 | 20 | +3 |
![]() | ![]() | ![]() | ![]() |
铝片激光焊接 | 铜片激光焊接 | 不锈钢激光焊接 | 铁片激光焊接 |
![]() | ![]() | ![]() | ![]() |

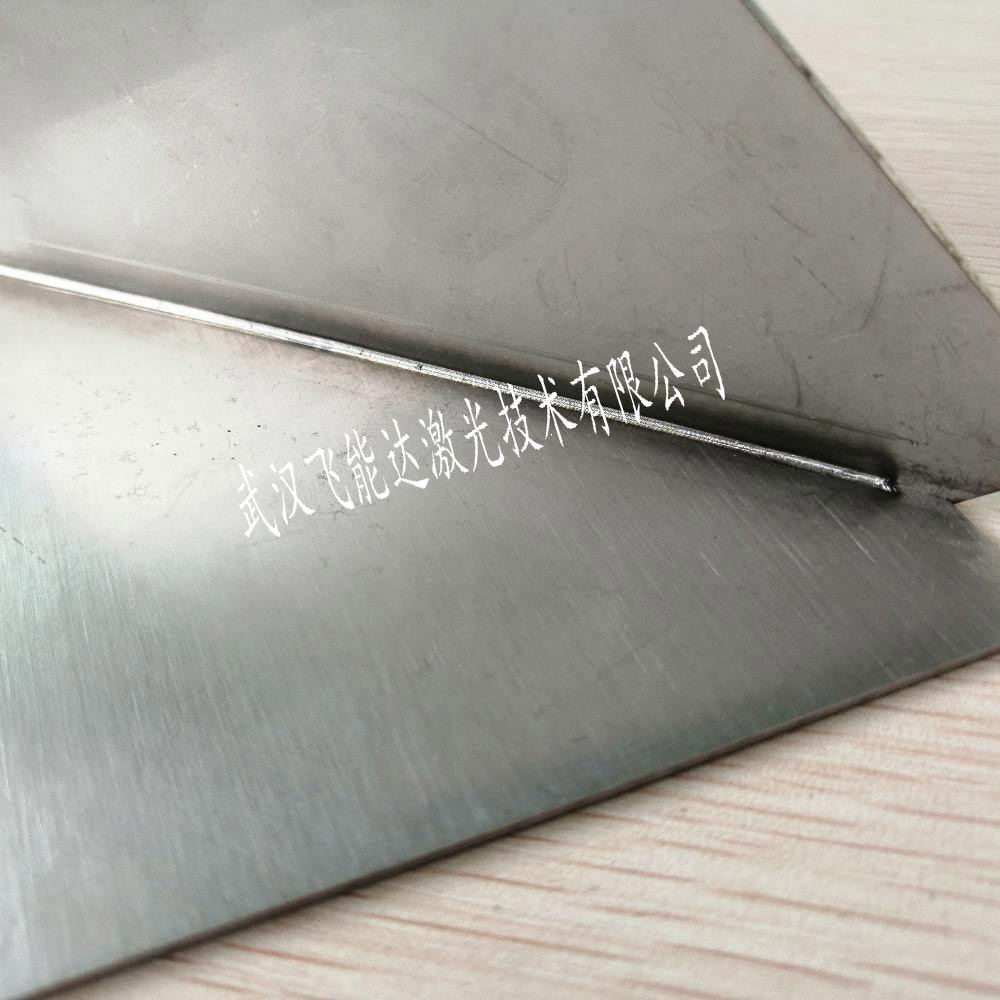

金属字激光焊接 | 门窗激光焊接 | 不锈钢角缝焊接 | 304圆管焊接 |
